手持产品应用·轨道交通篇

热成像能应用于地铁&铁路工作的哪些场景？

轨道交通的安全运营，是人民正常出行、社会***运转的有力保障。

针对轨道交通，可以这样理解：

一方面，常见的轨道交通分为***铁路系统、城际轨道交通和城市轨道交通三大类。诸如铁路、地铁、轻轨等，都属于轨道交通。

另一方面，轨道交通是集多专业、多工种于一身的复杂系统，通常由轨道路线、车站、车辆、维护检修基地、供变电、通信信号、指挥控制中心等组成。也就是说，轨道交通系统的平稳运行，是多个工种/部门通力配合的成果。

为保障轨道交通系统的平稳运作，供电、机车运行等部门都需要安排巡检，提前排查故障，预防风险。值得关注的是，这其中的很多环节，都涉及温度检测。

接下来，我们将重点以“地铁&铁路部门的工作场景”为例，带大家了解热像仪在轨道交通的应用价值。

【地铁供电公司、机电公司】&【铁路供电段】

01变压器、配电柜、电容器等电气设备巡检

温度检测的重要性：

及时发现高温隐患，进行设备故障检修，保证电气设备安全性。比如，可及早发现以下常见故障：

油浸式变压器的冷却循环不良

正常冷却循环箱表面应该是左右温度均匀、上高、下低。冷却循环回路发生堵塞，无油流过的部分则会呈现低温。

站内配电柜接头过热

线路接头松动、腐蚀及过紧，接头***温度超过70℃或***温差超过15℃，即可认为有故障。

电容器老化

电容器的***温差不可超过15 ℃，环境温度不得超过40 ℃，过热容易导致器件老化、损坏甚至爆炸。

使热像仪的优势：

传统点温仪显示的测量结果是被测目标温度和环境温度的平均值，测温精度差，易与实际温度存在偏差。每次只能单点测温，易漏检、效率低。

热像仪直接将热辐射转化为温度图像，测温结果更准确可靠。轻轻一扫，整面测温，高低温点自动捕捉，可快速筛查故障。

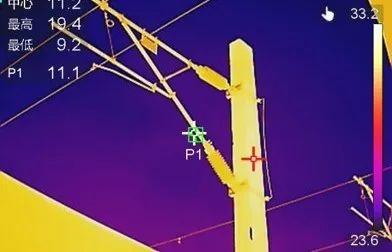

02接触网和受电弓温度检测

温度检测的重要性：

接触网主要为机车提供动力。由于输电线路是暴露在空气中的，连接点长期受到风力或机械振动影响，容易出现松动、磨损。

同时受风吹日晒雨淋及化学气体的腐蚀，金属导体连接点的接触表面会出现严重的腐蚀和氧化，氧化层会使金属表面的电阻率增加几十倍甚至上百倍。

这些都会导致接触网的连接件发生过热，严重时会导致供电中断，引发列车停运事故。提前检测，可有效降低意外事故的发生概率。

使用热像仪的优势：

不论是高空线路还是狭小角落，使用热像仪都可以实现远距离对接触网进行温度检测，降低巡检难度，帮助人员及时发现隐患，避免事故发生。

03局部放电检测

局放检测的重要性：

一方面，局放的危害在于加速绝缘材料的老化。对电气设备进行局放检测，能够为设备检修提供重要参数和理论依据。

另一方面，定期局放检测可以有效预测绝缘体中的缺陷，降低因停电导致的非计划停机事故发生概率，避免不必要的经济损失。

使用手持声波成像仪的优势：

在电缆、接头、变压器、发电机等设备中，都会产生局部放电现象。借助微影声波成像仪，可在不停电的情况下，听声辨位，远距离、大范围精准定位局放位置。

自研136点位指数螺旋MIC阵列，相对传统声像仪灵敏度提升40%。支持PRPD图显示，可自动诊断局放类型，辅助运维人员判断设备故障类型与原因，减轻巡检压力。

【地铁机电公司】&【铁路工务段】

01地铁隧道渗水检测

渗水检测的重要性：

地铁隧道渗水会对供电系统造成严重影响，两侧的线缆长时间处于有水或潮湿环境，将可能造成绝缘下降、漏电短路等故障。因此，对路线及桥隧设备进行保养与维修工作尤为重要。

使用迈视达热像仪的优势：

由于隧道内没有光线，传统检测需要加照明源才能进行检测。使用微影热像仪检测，无需复杂操作，即可通过直观的色彩标注快速定位渗水区域，单人也能快速完成检测。

02站内风机及其它旋转类设备巡检

温度检测的重要性：

线路车间、桥梁车间、重点维修车间等都需要对隧道内风机、供电缆等设备进行绝缘预测性维护和温度排查，及时发现风机故障隐患，找出问题根源，提高设备健康水平。

使用热像仪的优势：

风机及旋转类设备检修的工作量巨大，日常巡检耗费人力。使用热像仪后，现场人员1台手持设备+1部手机=一整个专家团队在背后实时支撑。掌上APP可随时记录数据，快速生成专业分析报告，巡检效率大幅提升。

【地铁车辆公司】&【铁路车辆段】

01车辆轴温监测

温度检测的重要性：

列车运行时，车轴和轴承相互摩擦会产生热能。当车轮轴承出现故障时，摩擦力会增大，产生更大的热能。随着温度升高，车轴的刚性和弹性性能减弱，可能造成车体变形、燃轴、切轴事故。因此，需定时检测轴温。

使用热像仪的优势：

早前这一工作是依靠大量的铁路工人以手触的感觉来判断温度的变化情况，费时又危险，且人的手感存在差异，没有标准。

使用热像仪检测，不仅能轻松实现非接触、远距离测温，还可以有效保障测温精度，测的快、准、稳。同时搭配微影热视APP，数据记录更便捷，报告上传更准确。

02电力机车车头检测

温度检测的重要性：

电力机车因其功率大、速度快、运载能力高等优点，近年来在铁路运行系统中占的比例越来越高。电力机车内部有大量的电力设备及机械设备，其运行时会产生很大的热量，如果发生过热导致设备故障，将会使机车停运，严重时将引发行车事故。

使用热像仪的优势：

传统检测耗时费力，使用热像仪可以在机车停车间隙快速完成巡检，帮助巡检人员清晰直观地看到整面设备的温度分布情况和问题点，及时发现机车内部的设备隐患，有效避免事故的发生。

【地铁通号公司】

通号公司工作人员的工作内容包括对信号电源屏、转撤机（电动机）及其它房气设备进行温度检测。使用红外热像仪可以帮助工作人员快速检测和查找电源屏故障的根源，排查热点，为专业设备运营提供安全保障。

产品推荐

根据轨道交通各部门的巡检需求，迈视达可以提供从低到高全价位、从基础款到高端款全系列的产品解决方案。
